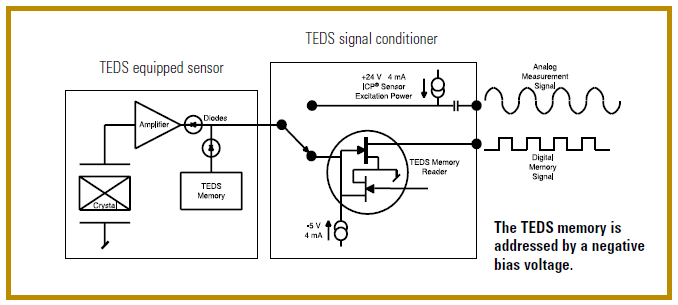

TEDS存儲器電路與傳統的信號調理電路一起內置在ICP®傳感器中。二極管隔離方案有助于ICP®傳感器電路和TEDS電路之間的切換。傳感器將用作普通測量設備,并在使用傳統正電壓正向偏置時輸出模擬測量信號。當傳感器反向偏置并暴露在負電壓下時,可以訪問TEDS存儲器。

TEDS信號調節器產生反向偏壓或負電壓脈沖。這些脈沖詢問存儲器,然后通過相同的兩根線將內容傳送回信號調節器并控制PC。然后,數據可在應用軟件中獲得,以便以電子表格或數據庫格式查看,進行頻道設置,打印或存檔。TEDS電路非常小,幾乎不會增加傳感器的重量,也不會降低傳感器的性能。這也允許將TEDS電路添加到幾乎任何ICP®傳感器中。排除的只是***小的傳感器,其中沒有額外的空間來容納TEDS。
